당신은 트랙에 있습니다. 송신기에서 손가락이 꼬이고 RC 자동차가 즉시 반응하여 모서리를 통해 완벽한 선을 만듭니다. 추상적 인 명령을 정확하고 물리적 인 조향 동작으로 변환하는 것이 무엇인지 궁금한 적이 있습니까?
대답은 서보의 조용하고 부지런한 작업에서 바디 쉘 아래에 있습니다. 그것은 단순한 스티어링 모터 그 이상입니다. 그것은 당신과 당신의 차 사이의 중요한 연결 고리입니다-당신의 입력을 현실로 바꾸는 다리.
서보의 세계를 깊이 파고 모든 진지한 애호가가 소유해야하는 핵심 지식을 풀자.
본질적으로 서보는 폐쇄 루프 위치 시스템입니다. 그것의 주요 임무는 명령 된 각도로 빠르고 정확하게 이동하고 무력에 대항하여 그 위치를 꾸준히 유지하는 것입니다.
이것은 연속적인 회전을 제공하는 표준 구동 모터와 근본적으로 다릅니다. 서보를 충성스러운 군인으로 생각하십시오. 송신기는 "우회전 30 도" 라는 명령을 내립니다. 서보는 최대 속도와 힘으로 30 도 위치로 스냅하여 외부 압력에 저항하여 정확히 말한 위치에 머물러 있습니다.

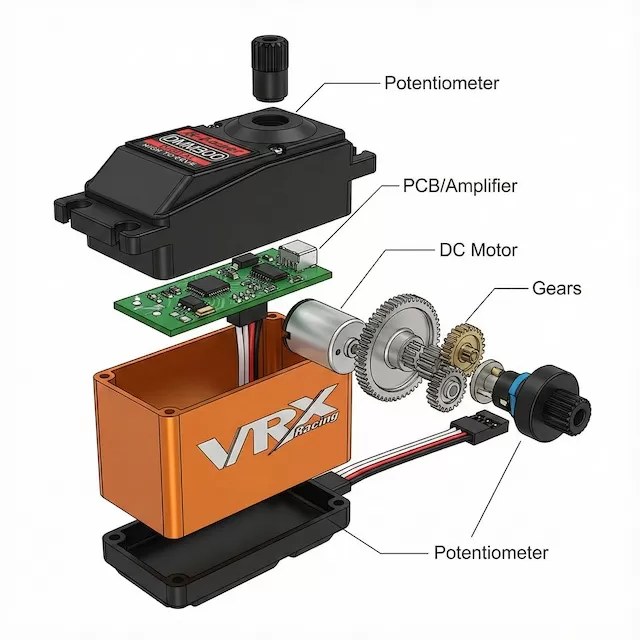

성능을 이해하려면 케이스 내부를 살펴 봐야합니다. 표준 서보는 다음으로 구성됩니다.
PCB/증폭기 (The Brain): 이전에는 제어 회로 기판으로 알려져 있으며 수신기로부터 PWM 신호를 수신하고 목표 위치를 디코딩합니다.
DC 모터 (심장): 원시 회전 힘을 제공합니다.
기어 트레인 (근육): 모터의 높은 RPM과 낮은 토크를 낮은 RPM으로 변환합니다.
Potentiometer (The Senses): 출력 스플라인에 연결되어 실제 각도를 지속적으로 측정하고이 정보를 PCB에 다시 공급합니다.
출력 스플라인 & 혼: 스티어링 링크에 연결하여 회전 운동을 푸시 풀 동작으로 변환하는 인터페이스.
워크플로: 명령 → 뇌 (PCB) → 심장 (모터) → 근육 (기어) → 동작 (경적) → 피드백 (전위차계) → 수정. 이 폐쇄 루프 사이클은 초당 수천 번 발생하여 정확한 정확도를 보장합니다.
두 개의 중요 매개 변수가 서보의 문자를 정의합니다. 절충안을 이해하는 것은 올바른 것을 선택하는 열쇠입니다.
Kg-cm 또는 oz-in으로 측정됩니다.
서보가 무겁고 거친 타이어를 돌리고 범프를 통해 위치를 유지할 수 있는지 여부를 결정합니다.
토크가 부족하면 코너에서 제대로 중심을 맞추지 못할 수있는 스티어링이 느려집니다.
60 도 당 초 단위로 측정됩니다.
그것은 당신의 입력에 응답하는 차량의 지연을 결정합니다.
빠른 속도는 더 즉각적이고 연결된 느낌을 의미하며, 이는 치카 인과 슬라이드 보정에 중요합니다.
크롤러 & 몬스터 트럭: 높은 토크 우선 순위. 그들은 거대한 지형 저항을 극복하고 종종 "고정" 해야합니다.
온로드 레이싱 및 드리프트: 고속 우선 순위. 밀리 초는 구석으로 선을 결정합니다.
Buggy & Truggy: 균형을 잡으십시오. 높은 그립 표면에 대한 빠른 응답과 착륙 후 바퀴를 다시 들어가기에 충분한 토크가 필요합니다.
아날로그 Servos: 낮은 주파수 (~ 50Hz) 에서 작동합니다. 신호 사이에 잠시 "휴식" 하여 반응 시간이 느려지고 "데드 밴드" 가 더 커질 수 있습니다.
디지털 Servos: 고속 마이크로 프로세서 (~ 300Hz) 를 특징으로합니다. 그들은 끊임없이 위치를 모니터링하고 수정 펄스를 끊임없이 발사합니다. 이것은 더 빠른 응답, 더 큰 유지력 및 정확한 센터링을 제공합니다.
평결: 현대 RC의 경우 디지털은 분명한 선택입니다.
코어 모터: 전통적인 무거운 철 코어 로터는 높은 관성을 가지므로 천천히 시작하고 멈추게됩니다.
코리스 모터: 중공 와이어 메쉬 구조를 사용하십시오. 최소한의 관성은 폭발적인 가속과 높은 효율을 초래합니다. 하이 엔드 경쟁 서보는 거의 독점적으로 코어리스 (또는 브러시리스) 기술을 사용합니다.
기어 트레인은 내구성을 나타냅니다.
플라스틱/나일론 기어: 가볍고 조용한. 충돌시 먼저 (스트립) 고장되도록 설계되어 모터를 절약하기위한 "기계적 퓨즈" 역할을합니다. RTR (Ready-to-Run) 또는 가벼운 도로 차량에 이상적입니다.
금속 기어 (강철/티타늄): 매우 강한. 엄청난 영향을 견딜 수 있지만 더 무겁고 시끄 럽습니다. 괴물 트럭과 배셔에 필수적입니다.
하이브리드/복합 기어: 많은 미드-하이 엔드 서보의 선택. 그들은 높은 응력 위치 (최종 출력과 같은) 에서 금속 기어를 사용하고 다른 곳에서는 플라스틱을 사용하여 무게, 강도 및 소음의 균형을 유지합니다.
선택 전략
서보를 응용 프로그램과 일치시킵니다. 0.05s 속도는 1/10 드리프트 자동차에 의미가 있습니다. 40kg-cm 의 토크가 1/5 규모의 몬스터 트럭에 대한 것입니다.
전압 문제: 시스템이 6.0V, 7.4V 또는 8.4V (HV) 를 지원하는지 확인하십시오. 성능은 전압에 따라 크게 다릅니다.
설치 팁
제로 슬롭: 고품질 서보 혼을 사용하고 안전한 착용감을 보장합니다.
EPA 설정 (종점 조정): 결정적! 서보가 물리적 스티어링 스톱에 긴장하지 않도록 송신기를 조정하십시오. 이것은 과열 및 손상을 방지합니다.
유지 보수 지혜
기어의 마모를 주기적으로 점검하고 서보 그리스로 윤활하십시오.
깨끗하게 유지하십시오. 방수 서보조차도 젖은 실행 후 철저히 건조해야합니다.
RC의 세계에서 전력은 얼마나 빨리 갈 수 있는지 결정하지만 서보는 얼마나 정확하게 운전할 수 있는지 결정합니다. 포효하는 모터만큼 화려하지는 않지만 운전자-자동차 연결의 기초입니다.
최상위 서보로의 업그레이드는 종종 인식 된 성능에 대한 가장 중요한 단일 수정입니다. 당신이 조각하는 모든 완벽한 구석은 당신과 당신의 기계 사이의 조용하고 정확한 하이 파이브이기 때문에이 "이름없는 영웅" 을 존중하고 이해하십시오.
